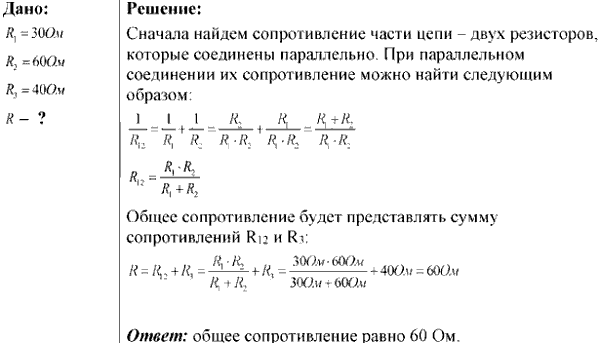

На рисунке 336 изображена схема смешанного соединения проводников. Приняв сопротивление левого резистора 30 Ом при параллельном включении, а правого резистора 60 Ом и сопротивление на реостате 40 Ом, требуется определить общее сопротивление этого участка цепи.
