Цель: научиться составлять план местности методом маршрутной съёмки.
Оборудование: планшет, карандаш, линейка, компас, циркуль−измеритель.
Ход работы
1. Определите маршрут своего движения. Объекты, находящиеся вблизи маршрута движения, должны быть доступны для съёмки.
2. Разбейте маршрут на отрезки с учётом поворотов.
3. С помощью компаса ориентируйте планшет.
4. Выберите масштаб плана и подпишите его.
5. С помощью компаса определите направление, в котором идёт первый отрезок маршрута, и проведите его на планшете.
6. Измерьте шагами длину первого отрезка маршрута.
7. Переведите измеренную длину в сантиметры в соответствии с масштабом. Изобразите отрезок на планшете.
8. Определите расстояния до всех видимых объектов. Переведите их в сантиметры в соответствии с масштабом. С помощью условных знаков обозначьте объекты на планшете.
9. Повторите все необходимые операции (п. 5—8) на других отрезках маршрута.
10. Оформите план и сдайте его учителю.
от

1 Ответ

1. Маршрут своего движения я определял таким образом, чтобы для съемки были доступны объекты, расположенные вблизи маршрута движения: ель, аллея, трамвайные пути.



2. Свой маршрут я поделил на участки: СТ (Стартовая точка), А, Б, В.

  3. При помощи компаса соорентировал планшет.

  4. Масштаб плана 1:3000 (в 1 см - 30 м).

  5.Определил направления при помощи компаса, в котором идут отрезки маршрута и отметил их на планшете.

  Отрезок пути СТ-А направлен на северо-восток (азимут 45°);

  Отрезок пути А-Б - направлен на северо-запад (азимут 315°);

  Отрезок пути Б-В - направлен на юго-запад (азимут 255°) .

  6. Длину всех отрезков своего маршрута измерил шагами

  1 шаг = 45 см или 0.45 м.

Отрезок пути СТ-А - 120 шагов, а это значит 120*0,45=54 м;

  Отрезок пути А-Б - 135 шагов, а это значит 135*0,45=60,75 м;

  Отрезок пути Б-В - 185 шагов, а это значит 185*0,45= 83,25 м.

  7. Все замеры перевел в сантиметры, согласно масштабу.

  Отрезок пути СТ-А - 1.8 см;

Отрезок пути А-Б - 2,025 см;

Отрезок пути Б-В - 2,775 см.

8. Определил расстояние до объектов.

Расстояние от точки А до трамвайных путей - 20 м, то есть на плане 0.6 см;

  Расстояние от точки Б до трамвайных путей - 50 м, то есть на плане 1.6 см;

  Расстояние от точки В до трамвайных путей - 235 м, то есть на плане 7.8 см;

  Расстояние от точки А до аллеи - 70 м, то есть 2.3 см на плане;

  Расстояние от точки Б до аллеи - 150 м, то есть 5 см на плане;

  Расстояние от точки В до аллеи - 130 м, то есть 4.3 см на плане;

  Расстояние от точки А до ели - 54 м, то есть на плане 1.8 см;

  Расстояние от точки Б до ели - 55 м, то есть на плане 1.8 см;

  Расстояние от точки В до ели - 40 м, то есть на плане 1.3 см.

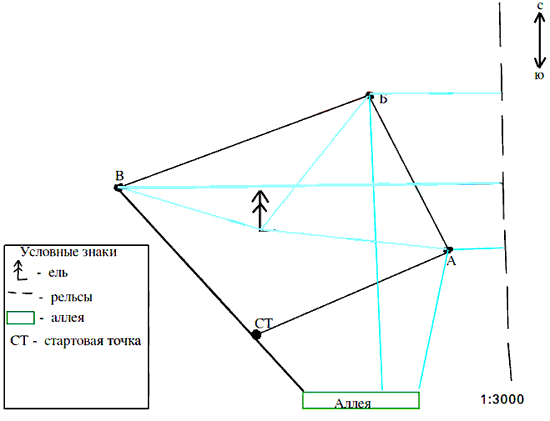

  9. Оформил план, который был составлен при помощи маршрутной съемки.
